本品是由純金屬粉末和具有一定特性的助熔劑組成 ,借助熔劑的作用下,純金屬粉末往熔體中迅速熔解擴(kuò)散，生成促使形核TiAI3和TiB2等關(guān)鍵化臺(tái)物,從而起到良好的細(xì)化效果。

主要優(yōu)點(diǎn):

A、密度大，易于自沉，在重力和熔鹽造氣作用下,上下沉浮，迅速反應(yīng)，無(wú)燒損與氧化，避免組元的浪費(fèi)

B、塊重多樣化，滿足不同要求,便于準(zhǔn)確定量

C、鈦硬比多樣化，以適應(yīng)市場(chǎng)對(duì)細(xì)化效果和鈦。硼含量的不同要求

使用方法:

A、待鋁液熔化完畢,溫度升至720°C~740°C后除表面鋁渣,加入細(xì)化劑

B、投入所需量的鈦硼細(xì)化劑,這里會(huì)產(chǎn)生黃顏色小火苗,在很短的時(shí)間內(nèi)鈦硼細(xì)化劑反應(yīng)完畢C、靜置10~15分鐘后攪拌均勻、精煉扒渣后即可進(jìn)行澆鑄

注意事項(xiàng):

A、鈦硼細(xì)化劑既可投入保溫爐,也可搞入熔化爐

B、鈦硼細(xì)化劑好在后一次精煉前加入,推薦用量: 百分之0.05~0.08

C、鈦硼細(xì)化劑的細(xì)化時(shí)間衰減效應(yīng)為5小時(shí),超過(guò)5小時(shí)后就向熔體內(nèi)補(bǔ)加適量的細(xì)化劑

D、鈦硼細(xì)化劑的加入對(duì)鋁或鋁成品的化學(xué)處理和氧化著色無(wú)不好影響

E、使用溫度控制在700°C ~ 740°C (超過(guò)750C時(shí)降低細(xì)化效果)

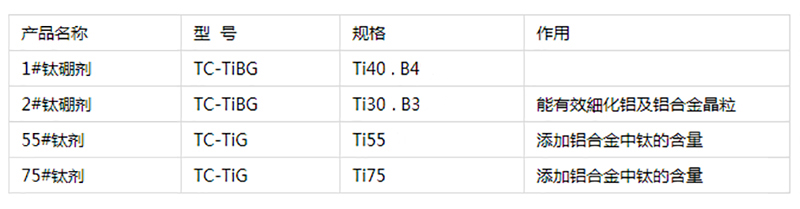

F、鈦硼細(xì)化劑名稱、型號(hào)規(guī)格
